客製化控制變壓器與工業電源技術解析
工具機與控制盤的穩定心臟：客製化控制變壓器與工業電源技術解析
走進現代化的智能製造工廠，無論是高速切削的五軸 CNC 工具機、精密的自動化機械手臂，還是整台配電盤與節能空調控制櫃，設備內部必然配置著複雜的機電整合迴路。在這些動輒數百萬至數千萬元的高價設備中，主動力電源通常是三相 380V 或 220V 的高壓強電，而控制系統的核心—如可程式邏輯控制器、人機介面、安全繼電器與電磁接觸器—則仰賴單相 110V、24V 甚至低壓直流電運作。

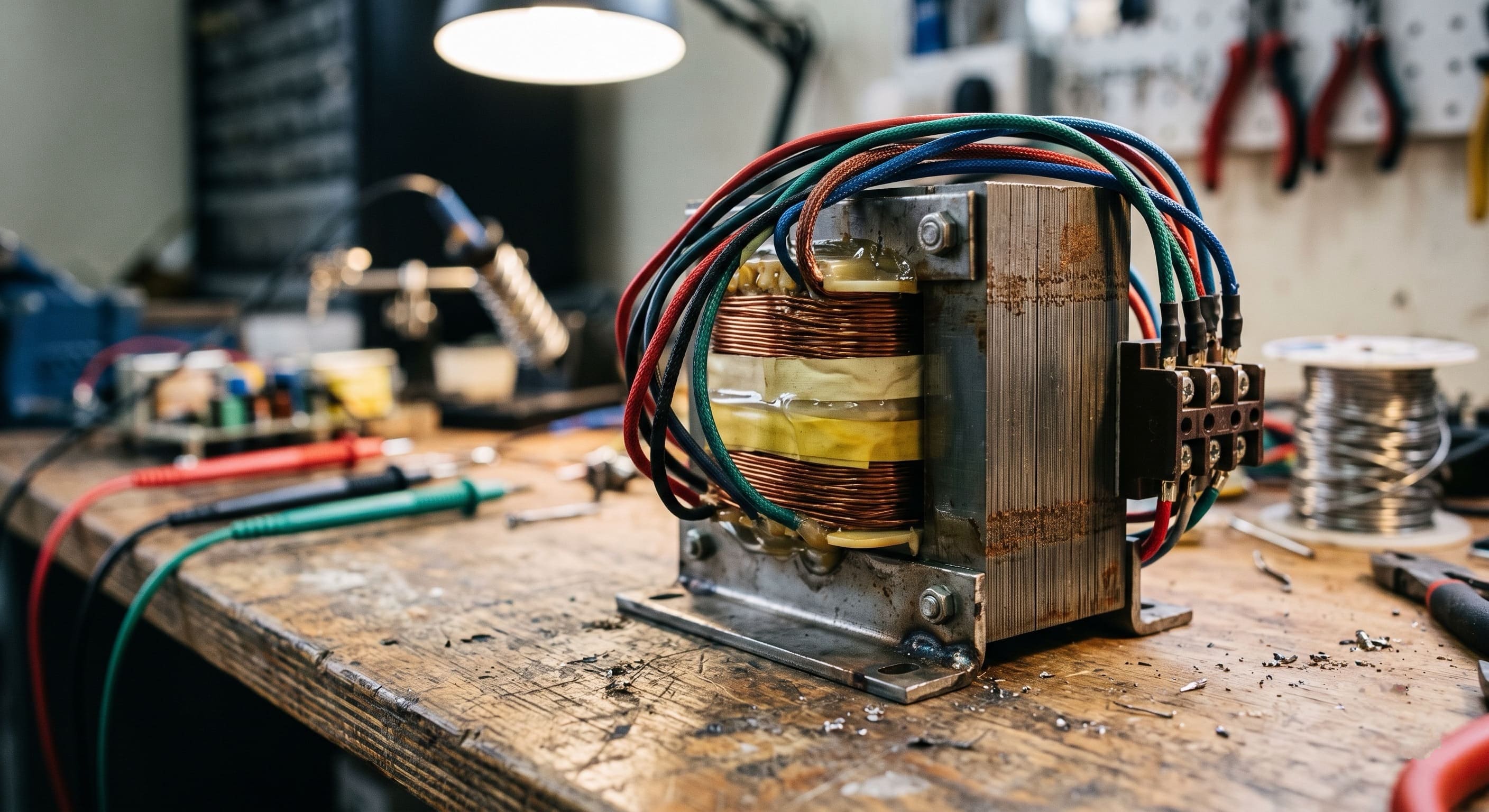

如何安全、精準地將高壓強電轉換為穩定的控制電源？這一項無聲卻至關重要的使命，便落在了控制變壓器 的肩上。它不僅是降壓元件，更是保護高階控制大腦免受電網湧波破壞的第一道物理防線。作為台灣資深的專業變壓器製造商，麟園企業有限公司專注於高端工業用變壓器的研發與生產，透過精湛的電源變壓器製造工藝，在五股基地為產業鏈提供高抗載、抗干擾的客製化解決方案。
暫態負載與電壓波動：工業控制變壓器的抗衝擊設計
工業現場的負載特性與一般民用消費性電子有著本質上的差異。控制盤內的交流電磁接觸器、電磁閥與煞車線圈在吸合的瞬間，會產生比額定維持電流大 5 至 10 倍以上的「啟動湧流」。若是使用普通的電力變壓器，在經歷這種嚴重的暫態超載時，二次側電壓會被極速拉低，產生瞬間的「電壓跌落」。
一旦控制母線的電壓跌落超過系統容忍值，便可能誘發嚴重的生產災難：繼電器發生高頻振顫或抖動，造成接觸點燒熔；PLC 的 CPU 模組因低壓而重置，導致整條自動化產線突然停機，甚至撞機毀損元件。
為了解決這項工業痛點，麟園企業有限公司在進行控制變壓器設計時，特別著重於優化變壓器的阻抗電壓與暫態電壓調整率：
1.超低阻抗磁路與高餘裕度設計： 透過增加導線截面積並採用高飽和磁通密度的矽鋼片，強烈抑制內阻阻抗。當承受巨大的瞬時負載時，二次側的輸出電壓仍能堅守在 90% 以上，確保所有氣壓與機電元件都能確實、迅速地動作。
2.高導磁率疊片與優化溫升耗散： 針對頻繁啟停的重負荷工況，變壓器製造流程中對於鐵芯的疊片密度與繞組的表面散熱面積進行優化計算，確保在高頻率突波電流衝擊下，變壓器核心溫度恆定於安全標準內，徹底避免材料老化而引發的性能衰退。
多組輸出與電磁相容：精密電源變壓器的繞組隔離技術
現代設備對於空間的利用率要求極高，在一台複雜的自動化機台內，往往需要同時供應高壓伺服驅動迴路、低壓控制邏輯迴路以及安全指示燈等不同電壓層級的電源。傳統做法是安裝多台獨立變壓器，這不僅佔據了寶貴的配電盤空間，更增加了繁瑣的配線與工時成本。

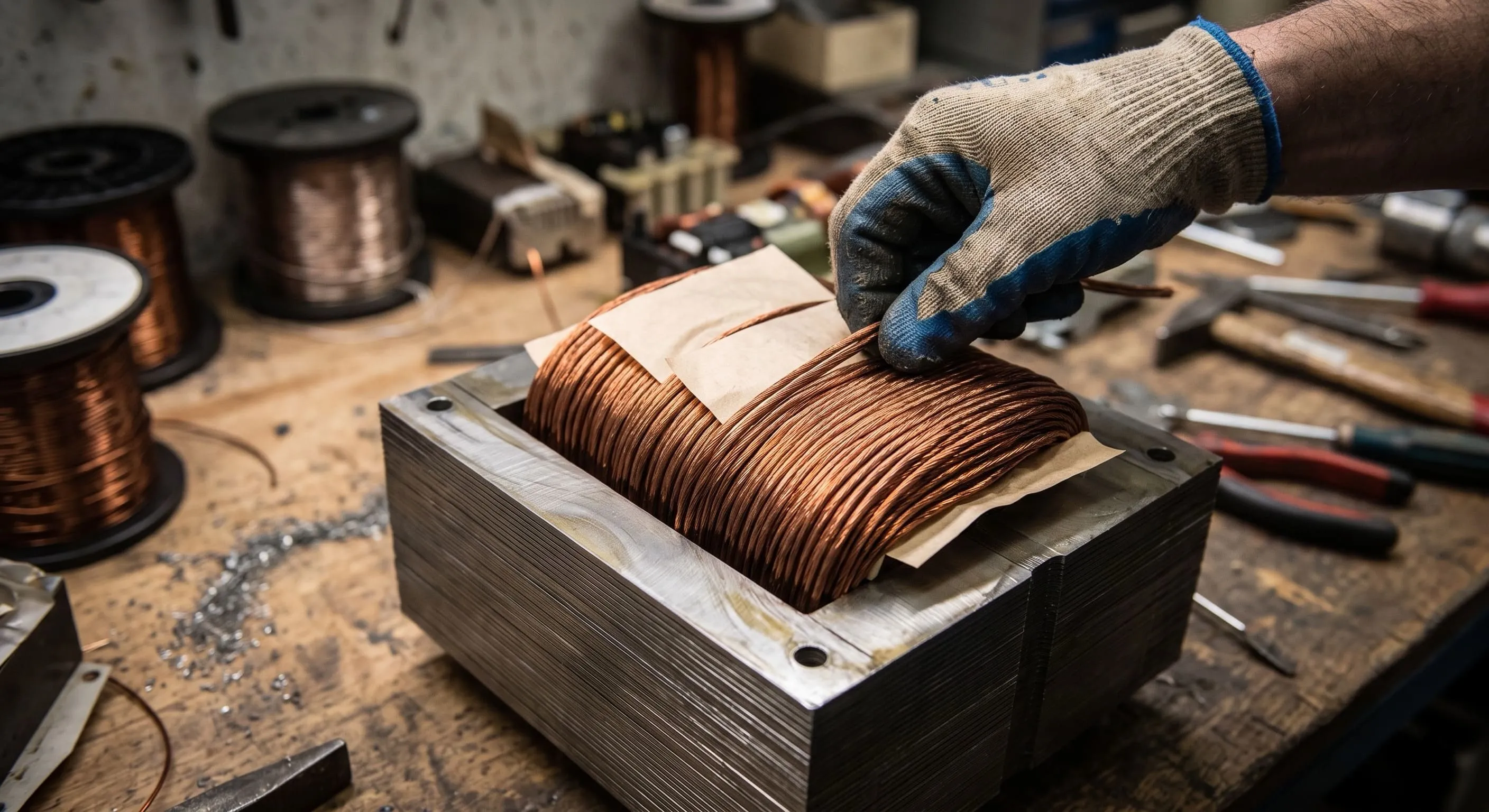

專業的電源變壓器製造工藝，能夠整合多元化的供電需求於一體。透過高階的客製化變壓器開發能力，我們能在一顆 EI 型或 C 型鐵芯上，同時配置主輸入繞組與多組完全獨立的二次側輸出繞組。
此外，工業配電環境中到處充斥著由變頻器和伺服驅動器所散發的高頻諧波與電磁雜訊。為了達成卓越的電磁相容性，技術團隊落實了嚴密的物理隔離工法：
1.靜電隔離屏障： 在一次側與二次側繞組之間，精細包覆一層高純度的無氧銅箔屏障，該層銅箔擁有極為可靠的獨立接地引出線。當電網端發生高頻雜訊或高壓尖刺時，這些干擾信號會藉由銅箔的寄生電容直接耦合並導流至大地，完全杜絕其穿透至後端的敏感微電腦控制板。
2.三明治疊層繞法： 針對要求極低漏電感與高壓轉換效率的工業電源應用，採用複雜的三明治交錯繞線法，極大程度地緊密了內外層磁場耦合，不僅減小了漏磁干擾，更提升了電源在階躍負載下的動態響應速度。
核心關鍵零組件審查：從絕緣導線到鐵芯框架的品質把關
一臺能連續運轉逾十年而不衰壞的工業變壓器，其卓越的品質是由數百個微小的關鍵零組件堆砌而成。作為極具堅持的專業變壓器廠商，麟園企業有限公司在變壓器零組件的選料上絕對嚴守國際最高工業規範，絕不為降低微小成本而妥協產品安全性。
1.高純度導電銅線與絕緣漆料： 堅持採用台灣一線大廠出產的 99.99% 高純度無氧銅線，具備優異的導電率與機械延展性，杜絕劣質再生銅線造成內阻異常升高與發熱等問題。絕緣漆膜全面選用符合 Class F 或 Class H 規範的聚酯亞胺漆包線，確保在長時間滿載運轉與高熱環境下，漆皮絕不脆化或軟化剥離。
2.阻燃線架與高壓絕緣紙件： 內部線架全面採用通過 UL94 V-0 最高阻燃等級的尼龍 66 加玻璃纖維工程塑膠，在高溫熱變形與抗衝擊強度上表現卓越。
3.耐震結構框架與專用端子台： 針對CNC工具機的高頻振動環境，變壓器的鐵芯夾件與固定支架全面使用厚底冷軋鋼板一體沖壓成型，搭配防銹烤漆與高硬度固定螺栓；二次側引出線整合國際大廠的觸電防護型高壓端子台，提供最穩固、抗拉扯的配線接口，消弭由於接觸不良引起的火花工安意外。
嚴謹的電氣特性檢驗規範：確保每一顆變壓器的零失誤運行
為了保證所有由五股廠區運送到客戶手上的產品，都能在一上機時發揮 100% 的設計效能，我們的品質檢驗團隊建立了一套超越一般商業級標準的嚴格出廠檢驗SOP。全體生產的客製化變壓器與標準化電力變壓器，在封箱前都必須通過以下繁複的綜合特性檢測：
1.匝數比與極性精準驗證： 運用自動化數位變比測試儀，逐一核對所有主次級繞組之間的電壓比值是否完全符合設計藍圖，公差嚴格控制於 ±0.5% 之內，且同時監測極性正確性，避免並聯或多組繞組對接時發生相向相消或嚴重短路事故。
2.激磁電流與空載損耗量測： 於一次側施加額定頻率與額定正弦波電壓，精確測量變壓器在無載運行時的激磁電流與鐵芯功率消耗，從數值面監控矽鋼片材質均勻度以及氣隙縫隙工藝，排除任何因矽鋼片短路或材質不良導致的高熱異常品。
3.絕緣耐壓與誘電測試： 執行極度嚴格的高壓擊穿測試。將一次側與二次側及鐵芯之間施加 2.5kV 至 4.0kV AC 高壓，維持長達 60 秒的耐壓監控，要求漏電流必須小於規定極限限值，確保任何在高濕或粉塵工況下，設備皆具備萬無一失的安全絕緣餘裕度。

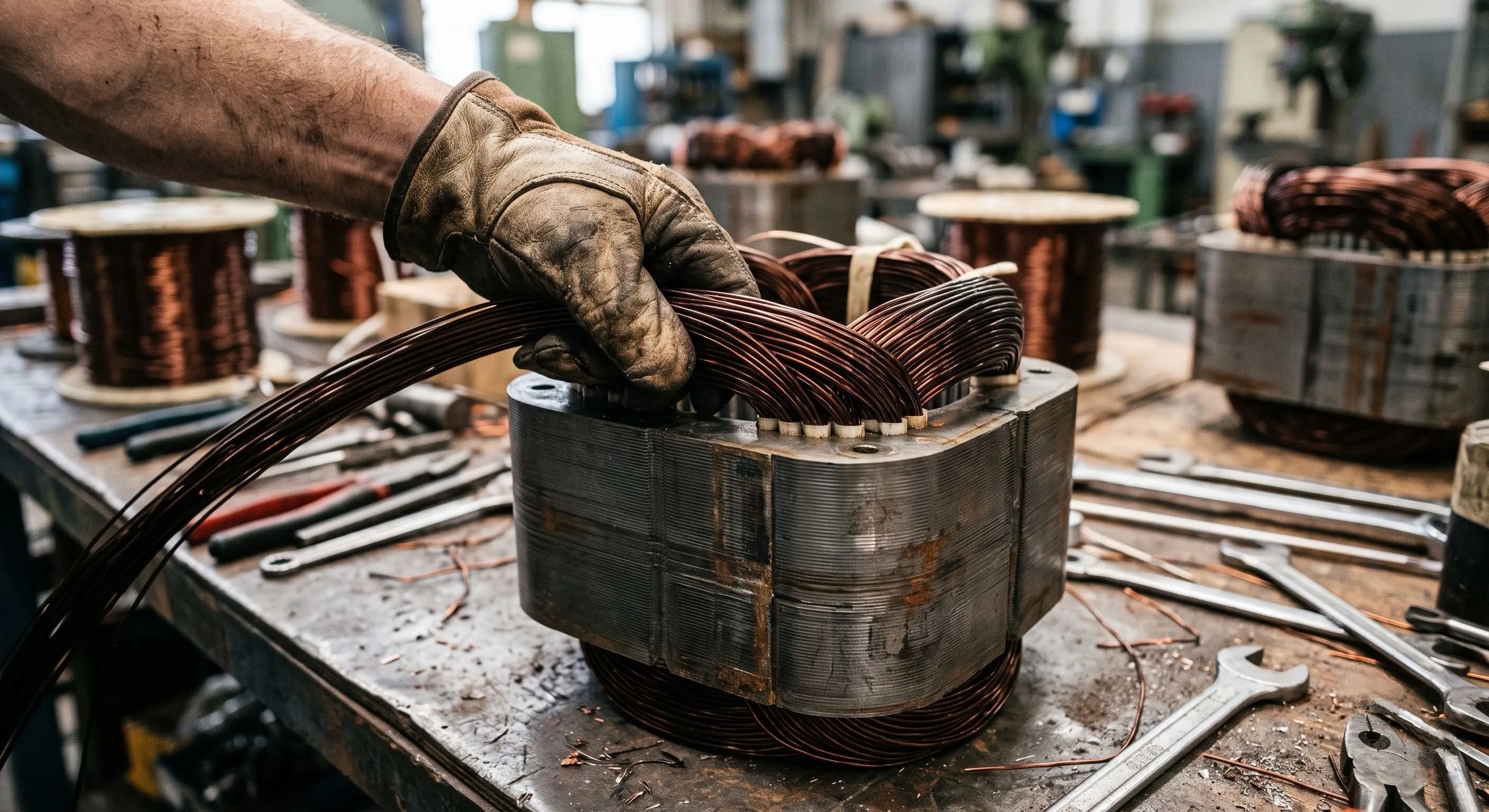

從設計圖紙到五股產線量產：專業變壓器製造商的協同開發流程
當新一代的工業機台正在如火如荼地進行機構空間改造與電力架構革新時，您需要的是一位能聽懂機電語言、並能快速提供客製化支援的研發夥伴。麟園企業有限公司依託設立於新北市大台北製造黃金帶的工廠產能，為全球及台灣本土的高端設備商，打造效率高於同業的五股變壓器製造協同開發流程。[
我們的工程團隊具備強大的電磁計算與實務調適經驗。當客戶提出特殊的空間尺寸限制、特殊的溫度容忍曲線或是嚴苛的 CE/UL 安規認證標準時，便會在 48 小時內展開設計評估，透過 3D CAD 機構模擬與磁場模擬分析，提出最佳化的客製化變壓器建議方案。
得益於地處五股產業聚落的深厚資源整合力，掌握了極為充裕的變壓器零組件現貨庫存，從小量試產的快速打樣，到成千上萬顆的規模化批量供貨，都能在最短的時間內做出反應。選擇麟園企業有限公司，代表著為您的關鍵機電設備，找到了兼具高端技術水準與敏捷在地服務的最佳電力後盾。
FAQ
Q1：傳統的「控制變壓器」與一般的普通「電力降壓變壓器」在使用與設計上到底有何絕對的差別？
A1： 這兩者最大的差異在於「對暫態衝擊負載的承受能力」與「二次側阻抗特性」。普通的電力降壓變壓器追求的是平穩固定負載下的最高轉換效率，其內部阻抗設計可能較高；一旦連接到像電磁接觸器或馬達等會產生強大「啟動湧流」的負載時，其內部瞬間的電壓降會極度惡化，導致輸出端電壓崩跌，引發開關無法吸合或電腦控制元件當機。相反地，專業的高端控制變壓器採用特殊的抗暫態超載磁路設計，擁有極低的內部電抗與絕佳的電壓調整率。即使在高倍數的突波吸合電流衝擊下，仍能鎖定並維持超過 90% 以上的穩定輸出電壓，確保複雜工業機電系統動作百分百可靠不誤動。
Q2：當現場機台需要符合歐盟 CE 或美國 UL 等嚴格國際安規時，定制控制變壓器應特別注意哪些絕緣設計？
A2： 符合 CE/UL 等高階國際認證的專業變壓器，在線圈與鐵芯的空間距離、爬電距離及絕緣耐熱系統上有極嚴苛的物理規範。首先，必須明確選用通過認證的高溫絕緣材料系統；其次，在一次側與二次側繞組之間，必須實施結構性的隔離工法，如採用具備獨立接地導線的「銅箔靜電遮蔽屏障」或使用分段式雙槽隔離線架，確保在高壓高頻尖刺或短路異常狀態下，一二次側絕對不會發生物理串通。另外，產品出廠前必須通過大於 2.5kV 甚至高達 4kV 的交流高壓擊穿測試，並在變壓器外部結構設計適當的接地鎖點與觸電防護上蓋，才能通過嚴格的第三方認證審驗。
Q3：為什麼大型的五軸加工機或工業自動化生產線，強烈推薦使用具備「靜電遮蔽層」的電源變壓器？
A3： 現代化工廠中，大量使用了變頻器、大功率開關電源與高頻伺服馬達控制器。這些大電流的高頻功率元件在高速切換時，會在廠區母線上引發極度嚴重的共模與差模高頻電磁干擾雜訊。如果普通變壓器直接提供控制電源，這些可怕的高頻雜訊便會透過繞組間的「寄生分布電容」直接穿透至後端的敏感弱電迴路，輕則造成精密編碼器定位不準、感測器誤觸發，重則燒毀昂貴的 PLC 控制晶片。透過在電源變壓器製造中加入接地的高純度靜電遮蔽銅箔層，能構成一個完美的法拉第屏蔽網，捕捉所有跨越一次側至二次側間的高頻共模干擾電流，並安全地將其排流至工廠大地中，為精密控制核心提供最乾淨、純粹的工作電源環境。
